品名：	球塞閥 ( Full Bore 1000WOG 1/4

型號：

KDG-303

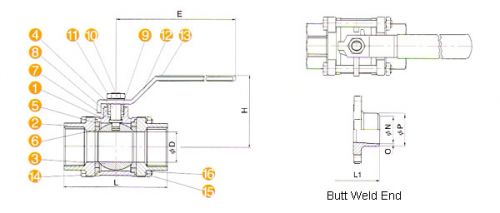

尺寸 (mm)

SIZE
ØO E F H S L L1 LE ØN ØN1 O ØP ØP1 RT
1/ 4" 11.6 103 3.6 54 11 59 61 223 11.6 11.6 1 12.5 15 14.2
3/ 8" 12.5 103 2 54 11 59 61 223 12.5 14 1 14.5 17 17.7
1/ 2" 15 133 2 55 12 69 69 225 17 15.6 1 14.5 21 21.9
3/ 4" 20 133 2.6 59 14 78 78 225 22.5 20.7 1 16.5 26.8 27.2
1" 25 153 3.2 70 14 84 84 244 26 25.8 1 14.5 34.4 33.9
1-1/4" 32 153 4.05 75 15 104 104 253 34.4 33.3 1 16.5 43.4 42.7
1-1/2" 38 191 3.7 84 17 119 119 258 41.5 40.5 1 16.5 49.8 48.8
2" 50 191 4.35 92 19 131 131 275 53 51.5 1 18.5 61 61.3
2-1/2" 65 247 5.75 128 21 162 162 332 65.8 68 1 16.5 77 74
3" 80 247 5.25 137 25 182 182 351 81 81 1 18.5 91 90
4" 100 295 5.7 173 30 230 230 360 102 101 1 18.7 115 115.6

零件材質

序號	零件名稱	材質	數量
1	BODY	CF8M WCB	1
2	END CAP	CF8M WCB	2
3	BALL	SUS316	1
4	STEM	SUS316	1
5	JOINT GASKET	PTFE	2
6	SEAT	PTFE	2
7	STEM SEAL	PTFE	1
8	STEM PACKING	PTFE	1
9	GLAND NUT	SUS304	1
10	WASHER	SUS304	1
11	STEM NUT	SUS304	1
12	HANDLE	SUS304	1
13	HANDLE SLEEVE	VINYL	1
14	BOLT	SUS304
15	WASHER	SUS304
16	BOLT NUT	SUS304
